虹吸雨水系统的技术规范和应用

按照中国工程建设标准化协会《关于印发2011年工程建设协会标准制定、修订计划的通知》(建标协字[2011]45号)的要求,修订了《虹吸式雨污分流系统技术规程》(CECS183:2005)。

虹吸屋面雨水系统是根据虹吸满管压力流原理设计的一种能够有效地控制管道内雨水的压力和流速的屋面雨水排水系统。该系统排水能力强,用材省,不需设置斜坡,安装空间小,特别适用于公共建筑或工业建筑的大型屋顶。该规范是在总结近年来在工程实际中的应用经验,充分征求意见的基础上编制而成。

附录共七章,分为四个章节,主要内容包括:总则,术语和符号,系统设计,连接件和固定件,系统安装,验收,维修等。

这一修订的主要技术内容如下:

1、虹吸启动时间计算方法的改进;

2、增加出口管消能和排气措施;

3、补充管内流速与系统负压值的对应关系,以解决管内局部气蚀问题;

4、雨水漏斗堵塞增大时,超过设计重现期,系统验算要求;

5、增加虹吸式雨水系统水力试验的方法;

6、采用实测方法对虹吸式屋顶雨水系统进行施工验收;

7、增加虹吸式雨水系统的简单估算法。

重力式排水系统是在天面沟集雨后通过雨水斗下接雨水的立管通过重力自流式排水。这样的系统管道不会被水完全充满。当水流到立管壁时,通常只占立管截面的一部分,甚至有一小部分是水,一部分是空气。虹吸雨水系统具有设计施工简单、运行稳定可靠等特点,其缺点是管道设置比较多,占据空间位置较多。

对于重力流雨水系统,要求系统的流量控制在设计的重力流态范围内。反之,过多的雨水进入系统,流态会超过重力无压流,强烈的压力波动会对系统造成破坏,发生事故,如立管损坏、室内检查井冒水等。

虹吸雨水排水系统如下:

雨季开始的时候,排水采用重力原理。随着下雨量的增加,当下雨量上升到一定高度时,虹吸雨水斗会自动隔绝空气,从而产生虹吸现象。

该系统的设计是在沟内雨深达到一定深度时,先将尾管注满水达到虹吸状态,然后使整个系统产生虹吸,可使天面雨水快速排出。由于虹吸式的排水速度很大,需要通过消能井重新排入市政雨水排水系统。而且,在降雨减少时,这种虹吸系统也可作为重力式排水系统。因此,虹吸排水系统中的管道可大大小于重力流排水系统,可排泄数十年一遇的暴雨。

当排水量相等时,虹吸排水系统要求的斗前水深度小于重力流系统。例如,计算出排水量为40L/s时,采用直径300mm的重力流式雨水管,其斗前水深100mm,而直径100mm的虹吸式雨水管,其斗前水深只有85mm,这对水箱的结构设计非常有利。虹吸系统使用的管径不仅小于重力流,而且具有与重力流相当的体积

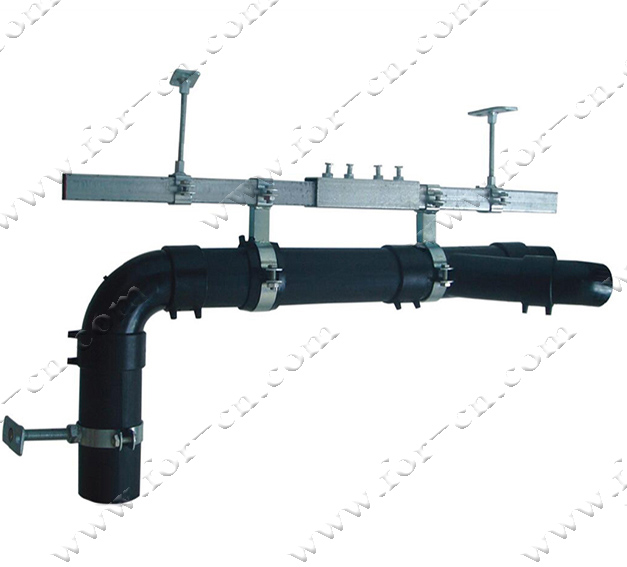

另外,虹吸系统的横管可以水平安装,而重力流系统的横管必须具有不少于5的坡度,才能使横管的末端下降,从而影响到使用空间或建筑物的处理。虹吸系统的立管数目较少,可采用楼梯间、走道旁等处敷设,不占使用空间,横管也可敷设在非敏感的公共走廊等处。总而言之,为建筑设计提供了有利条件。
